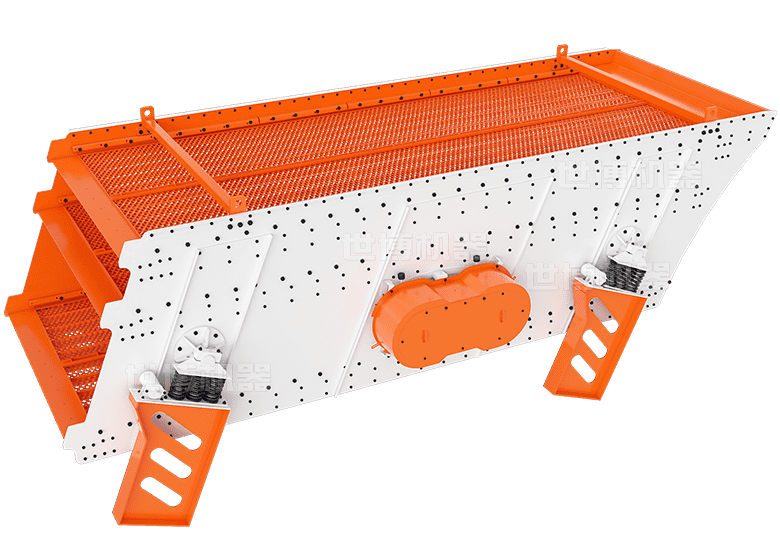

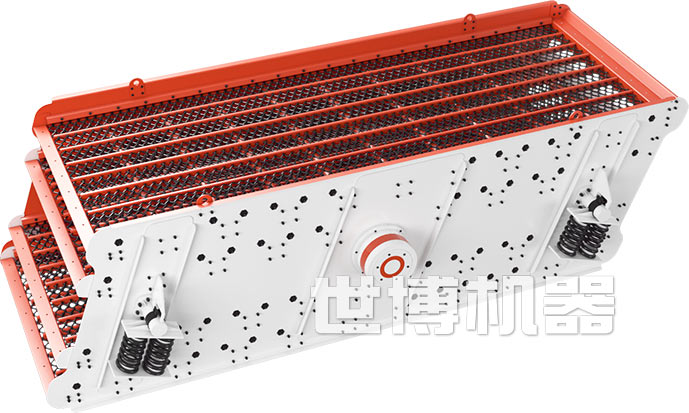

S5X系列圆振动筛

S5X系列圆振动筛是一种做圆形振动、多层数的新型振动筛。采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长、筛分规格多，具有结构简单、激振结构可靠、筛分效率高、振动噪音低、坚固耐用的特点，适用于重型、中型和精细筛分等各种筛分作业。

生产能力：60-2250t/h

进料粒度：依型号而定

电机功率：15-2x37KW

适用物料：鹅卵石、河卵石、煤矸石、花岗岩、玄武岩、页岩、石灰石、石英石、铁矿石等

24小时全国咨询热线

0371-67199558

免费获取报价

质量可靠，结构合理，技术先进，筛分效率高

性能特点

01: 结构先进、运转可靠

结构上采用了筒体式激振器及偏块调节装置，先进的铆钉连接装配式机架结构提高了设备使用寿命，弹簧减振装置小了对基础的冲击力，在正常使用，工作中发生故障的机率较小。

02: 筛分效率高

由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。

03: 部件坚固耐用

筛机侧板采用整板冷作，无焊接，强度高使用寿命长；横梁与侧板间联接采用抗扭剪高强螺栓连接，无焊接、横梁易更换。

04: 电机使用寿命长

传动部分增加了中间过渡的轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机的适用寿命。

工作原理

S5X系列圆振动筛主要是由于激振器不平衡重轮旋转，产生径向变化的离心惯性力（激振力)，驱动筛箱，使筛子产生振动的一种筛分机械。筛框的运动轨迹为椭圆。筛上物料受筛面向上运动的作用力而被抛起，前进一段距离后，再落回筛面。如此反复进行，在从给料端向排料端运动的过程中完成筛分。通过改变配重的重量和位置可以调节振动筛的振幅。

技术参数

型号	筛面规格 W×L(mm)	筛面层数	倾角(°)推荐（范围）	振动次数(RPM)	双振幅(mm)	功率(kw)	生产能力(t/h)	筛孔尺寸(mm)
S5X1845-2	1800×4500	2	18(18-25)	800～900	7-12	15	60-450	2-70
S5X1845-3	1800×4500	3	18(18-25)	800～900	7-12	22	60-450	2-70
S5X1860-2	1800×6000	2	18(18-25)	800～900	7-10	15	75-600	2-70
S5X1860-3		3	18(18-25)	800～900	7-12	30	75-600	2-70
S5X1860-4		4	18(18-25)	800～900	7-12	37	75-600	2-70
S5X2160-2	2100×6000	2	18(18-25)	800～900	7-12	22	85-700	2-70
S5X2160-3		3	18(18-25)	800～900	7-12	30	85-700	2-70
S5X2160-4		4	18(18-25)	800～900	7-11	37	85-700	2-70
S5X2460-2	2400×6000	2	18(18-25)	800～900	7-12	22	100-800	2-70
S5X2460-3		3	18(18-25)	800～900	7-11	30	100-800	2-70
S5X2460-4		4	18(18-25)	800～900	7-10	37	100-800	2-70
S5X2760-2	2700×6000	2	18(18-25)	800～900	7-12	30	120-900	2-70
S5X2760-3	2700×6000	3	18(18-25)	800～900	7-11	37	120-900	2-70
S5X3072-2	3000×7200	2	20(20-25)	800～900	7-11	37	150-1200	2-70
S5X3075-2T	3000×7500	2	20(20-25)	800～900	7-12	2×22	180-1800	2-150
S5X3075-3T	3000×7500	3	20(20-25)	800～900	7-12	2×30	180-1800	2-150
S5X3680-2T	3000×7500	2	20(20-25)	800～900	7-12	2×30	225-2250	2-150
S5X3680-3T	3600×8000	3	20(20-25)	800～900	7-12	2×37	225-2250	2-150
